Friction Stir Welding (FSW) คือกระบวนการเชื่อมโลหะแบบ Solid-Phase พัฒนาขึ้นในสหราชอาณาจักรตั้งแต่ปี 1991
ใช้เครื่องมือทรงกระบอกที่หมุนด้วยความเร็วสูง พร้อมปลายพินกวนเนื้อวัสดุ แรงเสียดทานจะสร้างความร้อนในระดับที่ทำให้โลหะอ่อนตัวและไหลประสานกัน
โดยไม่ต้องหลอมละลาย
Friction Stir Welding (FSW) จาก NTK Cutting Tools คือเทคโนโลยีงานเชื่อมเชิงนวัตกรรม
ที่ใช้ความร้อนต่ำกว่าจุดหลอมละลาย ลดความผิดเพี้ยน และยกระดับมาตรฐานการผลิตทันทีที่ใช้งาน
ทำไม FSW ถึงเป็นคำตอบของโรงงานยุคใหม่
• ไม่หลอมโลหะ แนวเชื่อมไม่บิดงอ (Zero Distortion)
• เชื่อมวัสดุต่างชนิดได้ แข็งแรงสม่ำเสมอ
• แนวเชื่อมไร้ตำหนิ เหมาะกับงาน CNC และงาน Precision
ยิ่งมั่นใจมากขึ้นเมื่อทำงานร่วมกับ AMX Chipbreaker ออกแบบมาเพื่อ Ultra-Precision คุมกระบวนการเชื่อมได้แบบมืออาชีพ
FSW ไม่ได้เปลี่ยนแค่วิธีเชื่อม แต่มันเปลี่ยน “ศักยภาพของไลน์ผลิต” ทั้งระบบ
Friction Stir Welding (FSW) is a solid-phase welding technique developed in the UK in 1991. It uses a rotating cylindrical tool with a protruding tip to generate frictional heat, softening the material and enabling plastic flow for strong, deformation-resistant joints.
Unlike fusion welding, FSW does not melt the materials, reducing deformation, improving grain refinement, and maintaining joint strength. Additionally, it is more energy-efficient than traditional welding methods.
FSW Application
While welding technologies for aluminum alloys are advancing in vehicle manufacturing, iron/steel materials pose challenges due to their high softening temperatures and the limited availability of cost-effective, high-temperature-resistant tools.

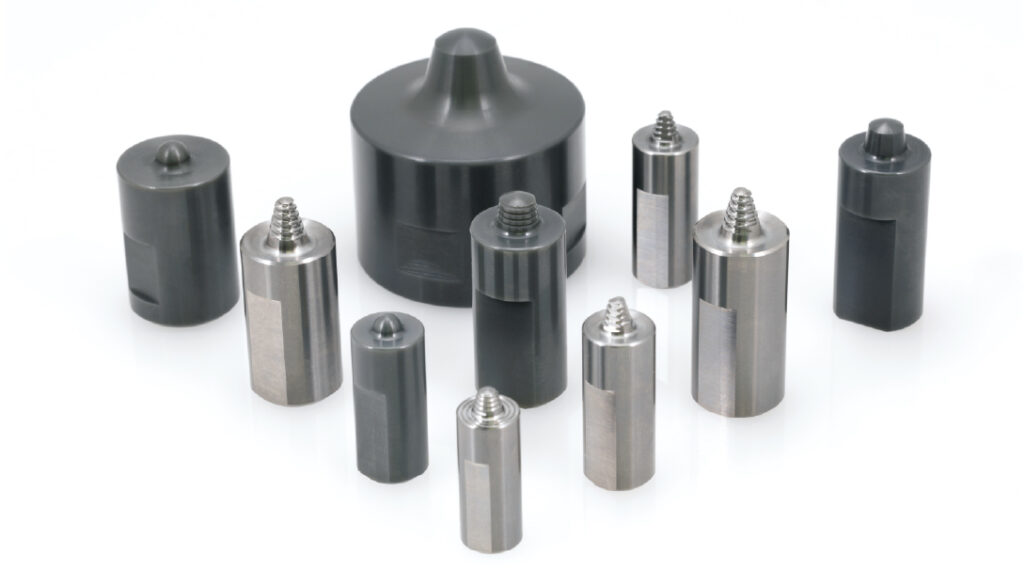

NTK CUTTING TOOLS is driving progress in Friction Stir Welding (FSW) for these materials by utilizing its expertise in ceramic materials and advanced technologies.

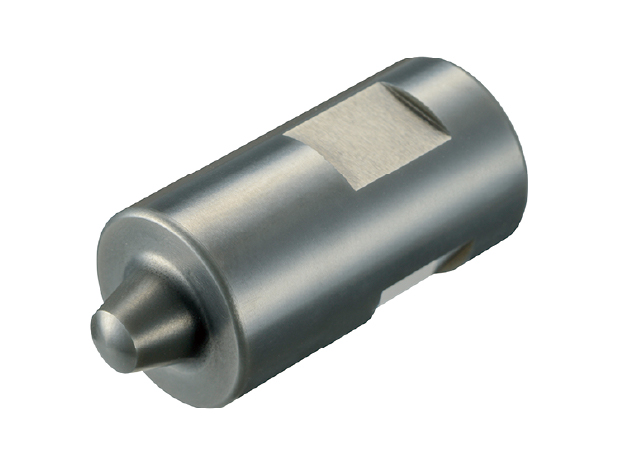

For ferrous metals * Ceramic FSW TOOL
- High wear and heat resistance due to the strength of Sialon ceramics.
- Capable of welding thick plates up to 100 mm or more.
- Ceramic tools offer higher cost-efficiency than PcBN tools.
| Tool life | Tool cost | |
|---|---|---|
| NTK Ceramics | ○ | ◎ |
| PcBN type | ◎ | × |
| Carbides | Processing not possible (tool melting) | |
| HSS | Processing not possible (tool melting) | |
*Ferrous metals: steel, stainless steel, copper

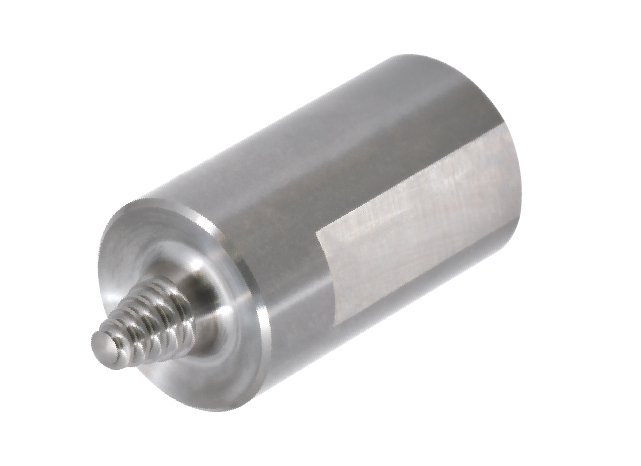

For light metals Carbide FSW TOOL
- Carbide tools are also available for friction stir welding of low melting point metals.
| Line Welding conditions guideline | Rotation speed(min-1) | 1000 – 2000 |
| Welding speed (mm/min) | 1000 – 2000 |
Application Fields
- Steel industry : Friction stir welding of thick steel plates
- Automotive : High-tensile strength material increasingly used to reduce vehicle weight and improve safety Steel Plate Joining
- Joining of dissimilar materials such as aluminum alloys and other light metals with ferrous metals
Specification
| Tool Materials | High Strength SiAlON Ceramics |
| Fine particle cemented carbide | |
| Shank dia. | ⌀ 8, 10, 12, 16, 20mm*Availability larger than ⌀ 20 mm is available, |
Overlap Welding of SS400 and SUS304 Corrosion-resistant steel plate assumed work
Previously, SUS was sprayed onto steel to improve surface performance. Can be easily joined by FSW
